一、系统概述

    多功能厅以其功能的多样性（如：会议厅、视频会议厅、报告厅、学术讨论厅、培训厅等），特别适合我国国情需要，并在近几年的时间得到迅速普及应用。在初期的建设投入上可能要高于单一功能的投资建设，并且从技术的角度上来看，对系统在设计和施工上都有一定的技术复杂度，尤其对用户方的使用也有一定的技术要求，这就需要一种技术来综合管理不同功能的A/V设备使其相互协调的工作，这种技术就是中央控制技术。

    二、用户需求

    整个系统要高效率的完成远程视频任务，结合各个系统，充分发挥各个系统的功能，实现现代化的会议、教学、培训、学术讨论。

    （一）多媒体显示系统：

    多媒体显示系统由高亮度、高分辨率的液晶投影机和电动屏幕构成；完成对各种图文信息的大屏幕显示。由于房间面积较大，为了各个位置的人都能够更清楚的观看，整个系统设计了2套投影机显示系统。

    （二）A/V系统：

    A/V系统由2台计算机、摄像机、DVD、VCR、MD机、实物展台、调音台、话筒、功放、音箱、数字硬碟录像机等A/V设备构成。完成对各种图文信息（包括各种软体的使用、DVD/CD碟片、录像带、各种实物、声音）的播放功能；实现多功能厅的现场扩音、播音，配合大屏幕投影系统，提供优良的视听效果。并且通过数字硬碟录像机，能够将整个过程记录在硬盘录像机中。

    （三）房间环境系统：

    房间环境系统由房间的灯光（包括白炽灯、日光灯）、窗帘等设备构成；完成对整个房间环境、气氛的改变，以自动适应当前的需要。

    （四）智能型多媒体中央控制系统：

    采用智能型多媒体中央控制系统，实现多功能厅各种电子设备的集中控制。

    ·要求操作简单、人性化、智能化；

    ·要求整个系统可靠性高；

    ·尽量多的体现出各种设备的卓越功能，让所有设备工作在最佳状态，发挥设备的最大功效

    ·为完善操作人员的系统工作，能够控制DVD、录像机、MD进行播放、停止、暂停等功能；

    ·能够控制投影机，进行开/关机、输入切换等功能，并能够控制电动吊架、屏幕，实现上升、停止、下降等功能；

    ·能够控制摄像设备进行左、右、上、下、放大、缩小等功能；

    ·能够控制音量，进行音量大小的调节功能；

    ·能够控制A/V矩阵、VGA矩阵，实现音视频、VGA信号自动切换控制功能

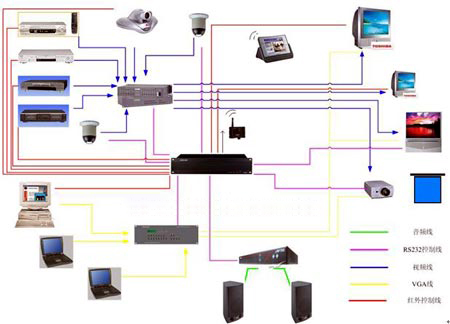

    三、系统连接图

系统连接图

    四、功能描述

    1、多媒体显示系统的控制：

    ·通过主机后的串口（RS232/RS422/RS485），控制投影机的所有功能，如开/关机、对视频图像、计算机图像的切换等；并且能够自动实现关联动作，如关闭系统时，自动将投影机关闭；

    2、实现A/V系统的控制：

    ·通过主机后的串口（RS232/RS422/RS485），控制VGA/AV矩阵自动选择计算机的图像输出到投影机，并且投影机自动切换到VGA输入；

    ·通过主机后的IR（红外）控制和（红外发射棒），控制DVD（录像机、MD、实物展台）的所有动作，如播放、暂停、停止等功能；并且可以自动将DVD（录影机、MD）的图像切换到投影机，投影机自动选择视频输入，自动将DVD（录影机、MD、实物展台）的声音切换到功放；

    ·通过串口（RS232）控制音量控制器，控制功放输出音量的大小。

    小结：

    实行了由简单设备供应到提供解决方案设计的转变，通过推行为客户按需定制解决方案的方式，实现了对客户从软件到硬件的一体化服务。
